SoC - NiosⅡ(DE1-SoC) -3 RTL 설계

1004

TOOL : Quartus Prime Lite Edition(Ver.18.1)

Board : DE1-SoC

FPGA : ALTERA CycloneV SoC (5CSEMA5F31C6N)

LANGUAGE : Verilog(Ver.2001)





IP 종류

UART, GPIO, SPI, I2C, SDRAM, Video, Camera



그 중 intel 사의 avalon bus IP를 가지고 RTL설계를 해볼예정이다.

---





setup time : 이벤트 즉, control path에 대한 이벤트 (어떻게 보면 mux) 이벤트가 없으면 진행이 안된다.
(입력으로 받아들이는데 필요한 최소시간, 대기시간)





Hold time : 출력으로 유지하기 위한 필요 최소시간





아발론 버스설계를 위해서는
test환경의 구축이 필요하다
-TB구축.







BUS생성과정

포인터 사용 Read, Write >> Compile >> (Instruction, 지시) 신호 생성 >>  Master 동작



Write예시

*(volatile unsigend int*)0x1000 = 0x01

(마법의 문장)





Read예시

int a = *(volatile unsigend int*)0x1000









Avalon Bus





INSTRUCTION

연산에 사용(CRC)

ALU를 사용하며 INPUT은 2개를 사용

따라서 가속기, 보안에 사용된다. - 연산과정

Custom instruction을 넣는다 >> FPGA 강점







Component

IP설계에 사용

control이 필요하다

Address가 있어서 계속 체크하고 읽어와야 한다.

하드웨어 설계에서 모듈 또는 블록을 나타내는 용어





INSTRUCTION vs Component

INSTRUCTION는 레지스터 INPUT 2개를 이용하여 결과를

INSTRUCTION이 더 빠르다

---

★ASIC DATA전송방법 2가지



- DATA추가 할때

DATA  전송속도를 더 빠르게 압축하여 데이터가 들어갈 공간을 만드는것

- FREQ를 두 배로 증폭시켜야 한다.





-BITWAP

SW는 32_Clock, HW는 1_Clock

Little Endian과 Big Endian을 맞춰줄 때 사용 가능 >> 성능 떨어진다.

처음부터 호환되는 장치를 사용해야함



---



SW Vs HW

하드웨어에서는 동작하지 않는 메모리 공간에서 CRC를 돌린다

소프트웨어 에서는 동작하지 않는 메모리 말고 다른 부분에서 CRC를 하게 된다.

그렇기 때문에 SW와 HW 측정이 다르게 측정된다







---

실습 과정

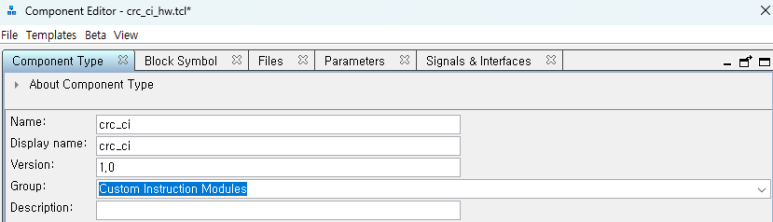

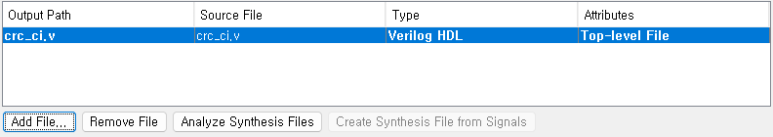

이름 변경하고 위치 위로 이동하고 연결

Ctrl+S 저장

다시 Quartus



변경

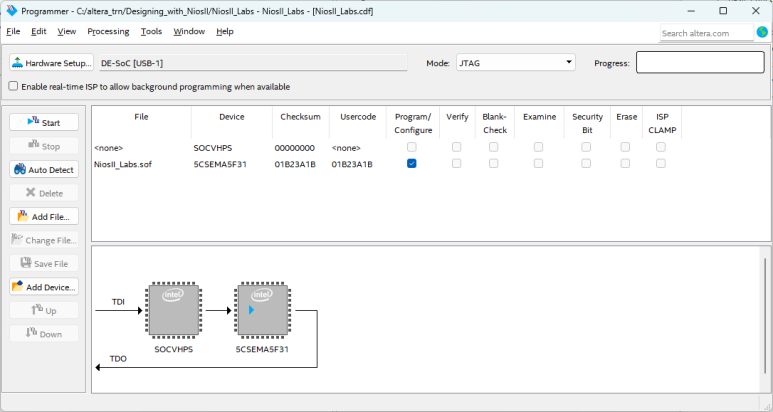

sof 파일 다운로드

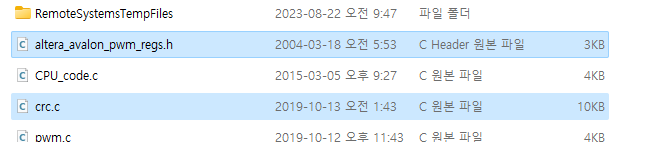

Drag & Drop -> bsp 아닌 것에 놓기.







BSP Editor의 common





꼭 해주는 거

Common에서



Advanced에서

체크 해제

결과 출력 되면 stop으로 끝

​



[SW와 HW에서 Data Block이 다른 이유]

동작하지 않는 메모리의 빈 공간(4byte)에서 CRC를 돌린다.



하지만 현재 동작하지 않는 메모리 말고 다른 부분에서 CRC를 한 것이다.

따라서 CPU가 돌고 있기 때문에 SW가 측정할 때와 HW가 측정할 때 다르다.

---
