IP설계시 레지스터 개수로 설계를 해야한다
주소로 설정하여 불러 올 시 크기가 매우 커지게 된다.
ex) 0xA2090 >> 3bit 만 필요하다.
// PWM
PWM은 LED 제어, 모터제어 등 제어에 많이 사용된다.
PWM CORE 제작
TIMER를 통해 구현 할 수 있다.
>> 듀티의 폭 차이를 두어, LED밝기 제어가 가능하게 된다.

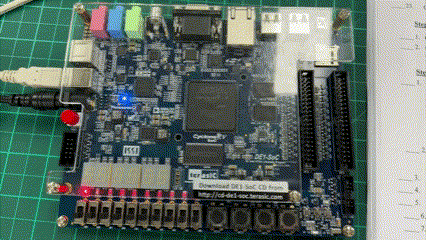

BOARD 동작
밝기가 조절되는 것을 확인 할 수 있었다.

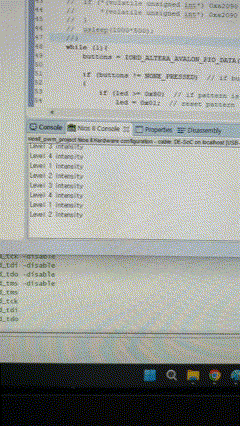

Eclips 동작
Simulation
TB_FILE // T_DO FILE
av_model
av_pwm

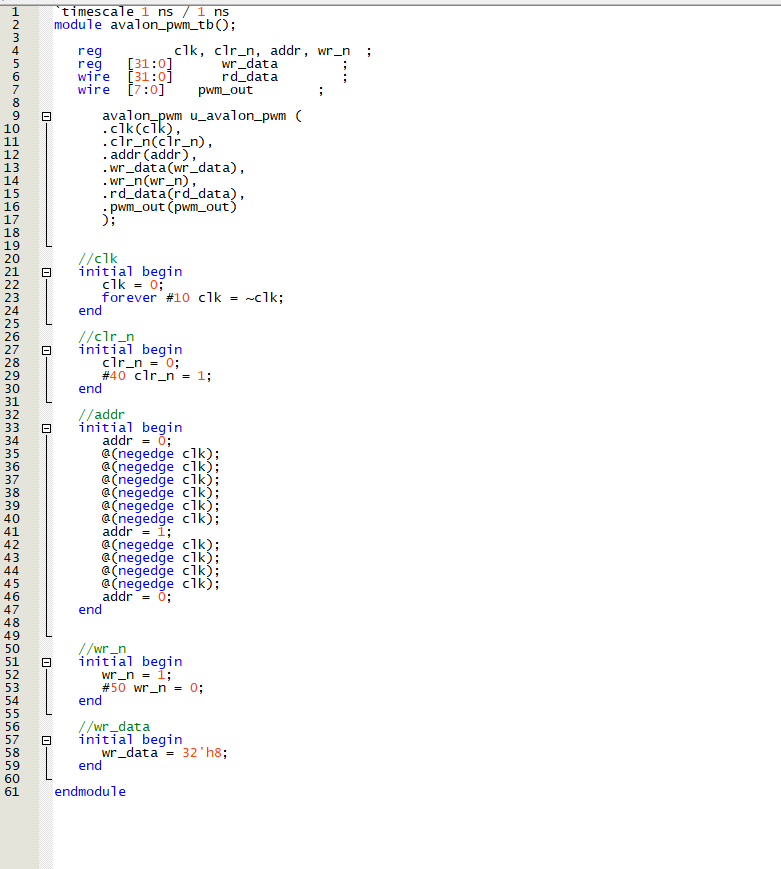

av_pwm_tb
do_file
