verilog - counter(!중요 asynchronous clear)

HDL: Verilog(2001)

Synthesis: Intel(Altera)_Quartus prime 18.1

Simulation: Intel(Altera)_ModelSim 10.5b

Board: Intel(Altera)_DE1_SoC (FPGA와 HPS가 결합된 SoC)

FPGA(device): Intel(Altera)_Cyclone V(5CSEMA5F31c6)

HPS(Hard Processor System): ARM_Coretex-A9



8x8mult을 만들기 위한 module 구현 중.

uart / mult 8*8에 사용할 2bit counter를 만들기 위한 연습과정



counter

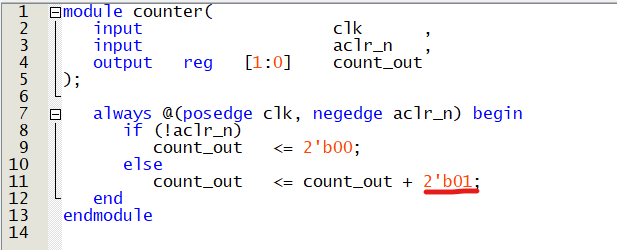

counter.v



****중요***

asynchronous clear되도록 aclr_n를 사용했다.

하드웨어 디자인에서 종종 발생하는 문제를 해결하기 위해 사용된다.

clk과는 독립적으로 발생하게 되고, 이전 상태와는 무관하게 즉시 동작해야 한다.

이 경우 always 블록을 사용하여 클럭 신호와 독립적으로 aclr_n이 하강할 때마다 카운터를 초기화 한다.







오류 발생

if (aclr_n) count_out <= 2'b00; 일 경우 발생된다.

- aclr_n이 negedge 일 때, aclr_n==1을 절대 인지하지 못하기 때문에 오류 발생



또한 2'b01 << 이것도 오류가 발생한다.

따라서 그냥 2'b1로 code를 작성해야함.



수정 후









tb_counter

clk이 지속적으로 발생되도록 초기값과 forever begin - end 구문을 사용하여

#20마다 0,1이 되도록 반복 설계



추가적으로 initial begin - end 구문을 사용하여,

aclr_n의 초기값을 0으로 준 뒤,

#40 이후 1로 data를 변경하여 output출력이 어떻게 변경되는지 볼 수 있도록 설계했다.



do.file





simulation



waveform이다.

#40일때 aclr_n data를 1로 변경하고 clk이 1이 됐을 때,

output값이 01로 변경 이후 clk이 1이 될 때 마다 2'b1씩 증가됨을 확인했다.
