전자회로 해석 및 설계-10(BJT 기반 inverter / Open collector = Open Drain)

BJT 기반 inverter

저항은 1개 / LED는 병렬로 두어 회로설계를 진행했다.

LED가 모두 똑같은 LED이기 때문에 저항을 각각 달아주는 것이 아닌,

1개를 사용하여 각각 분배해주도록 하였다.



여기서 문제가 생기는데

혹여 LED를 다르게 사용하게 된다면, 각각의 필요한 전압이 다르기 때문에

밝기 차이가 날 수 있다.

따라서 각각 LED에









7404를 회로설계 하여 Simulation을 해봤다.

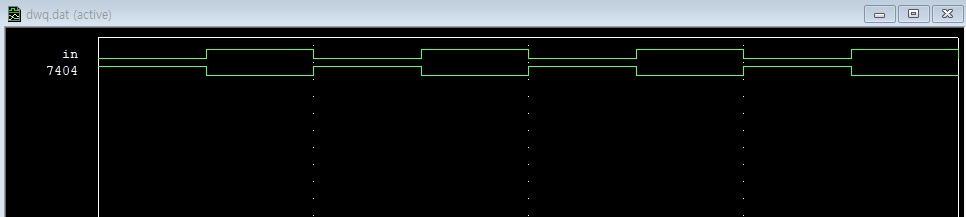

Simulation 결과



입력 : high

출력 : low

--INVERTER





7405를 회로설계 하여 Simulation을 해봤다.

Simulation 결과



입력 : high

출력 : low

결과가 나오지만 high impedence 값이 나온다.



따라서 DataSheet를 참조하여 그 이유를 확인해보았다.







Open Collector type으로

무조건 Pull Up 저항을 추가로 달아야 한다는 것을 확인했다.

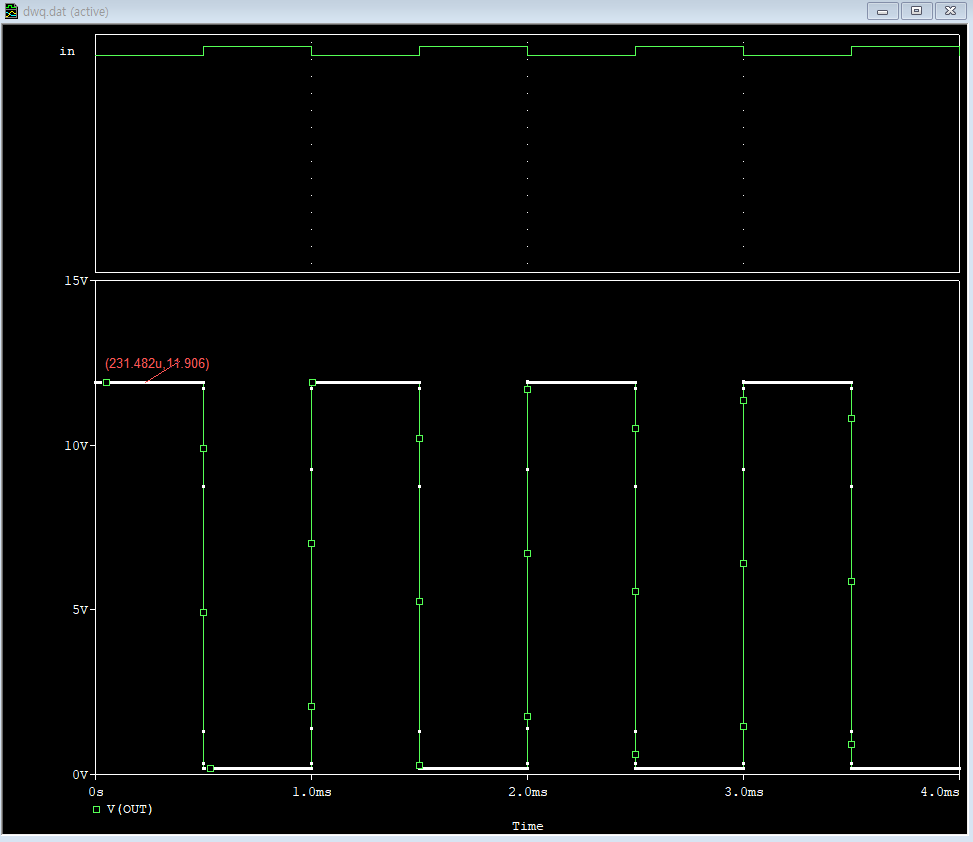

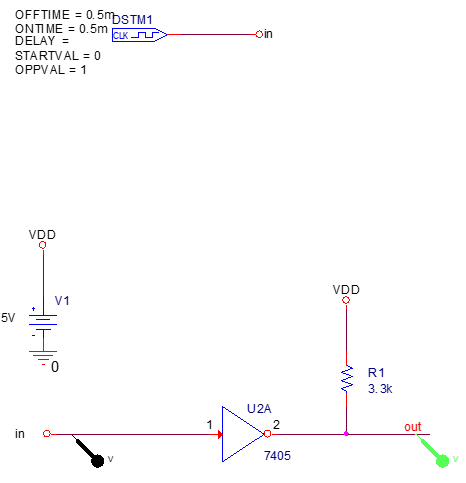

Pull Up 저항을 추가로 달아주니 제대로 동작하는 것을 볼 수 있다.







V = 5V







V = 12V





적절한 Pull Up 저항 값은?

수백Ω ~ 20kΩ



Pull Up 저항을 줄이니 12V에 가까워 지는것을 볼 수 있다.





또한 Pull Up 저항은 next state에 달아줘야한다

전압이 낮은 이전 state 안에 달게 되면 next state에서 신호를 받을 때

패턴의 길이가 증가되면서, SI가 증가되며, EMI가 증가되기에 next state 내부에 달아줘야 한다.
