ISSP / SIGNALTAP

SIMULATION과 보드 동작간 괴리가 생길  때 어떻게 디버깅을 할까?



ISSP와 SIGNALTAP두 가지 IP로 DEBUGING이 가능하다

ISSP

장점 : PC MEMORY를 가지고 디버깅 내부 메모리 소모를 별로 하지 않는다

단점 : 느림, 부정확(단순 SIGNAL, SW, LED 상태만 디버깅하는데 쓰임)



SIGNALTAP

장점 : 정확하고 / 빠름

LOGIC Aralyser를 가지고 있다.

Main clk기준으로 정확하게 probe를 한다.

+출력이 가능하다.



단점 : FPGA에 Logic이라던지, memory 소모를 한다.

resource 소모를 한다.





FPGA 개발 시 70~80% 정도만 디자인을 채워라 하는데

그 이유는 SIMULATION 시 오류가 났을 때 Probe를 할 수 없기 때문에 그 이유다.







ISSP 방식부터 진행했다.



Input은 Source

Output은 prove







Pin_map하면 동작을 할 것이다.



Pin_map을 하기위해

INPUT과 OUTPUT을 간단히 작성 후 진행했다.



*포트 리스트가 없다면?



직접적으로 ip catalog를 사용하여 넣어 줘보자.





첫단에 말한것 처럼

Prove : ouptput

source : intput

으로 설정해주면된다.

INPUT이 두 개니까 SOURCE부분에 2

PROVE는 1로 해주면 된다.

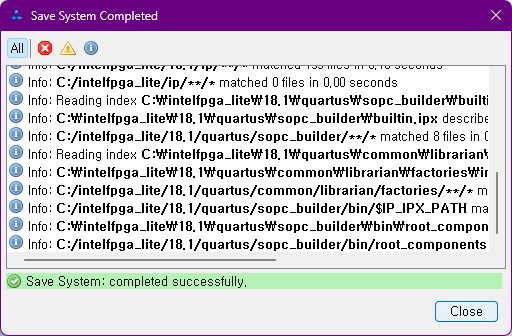

Generate HDL 누른 후



생성완료





FINISH를 누르면

안내문구가 뜬다.





QIP를 넣으라고 안내문구가 뜸



QIP를 찾아서 등록해주면 된다.

생성하게 되면 해당 폴더 내 ISSP 폴더가 생성 된 후 그 폴더에 있다.



등록한 뒤 핀 맵 설정을 위해

컴파일을 해준다.



PIN_MAP 설정





설정 한 뒤 보드 동작을 위해 Assembler을 통해 sof파일 생성 한 뒤 보드에 파일을 등록한다.





inst파일을 찾은 뒤 instantation 해준다





빈칸을 채워준다.







#보드동작후 돌려야함!!!!

Z control을 하기 위해 툴 하나를 띄우면 된다.



두 번째 거를 클릭





꺼졌을 때



SIZE를 128BIT로 바꾼 뒤 값 조정



Z값 추가



KEY INPUT 없이, 디버깅이 가능하다.

ISSP를 사용하여 마우스로 Control 되는 모습.





---

Signaltap

얘는 ISSP와 달리 clk이 있어야한다.





이제 Signaltap을 통해 검증해보자.

TOOLS – signal tap logic analyzer





Data sampling ?

Ex) 433 중간에 값을 캡쳐해서 안정적인 signal을 사용







들어간 뒤 filter를 Pre-synthesis로 하면 ip가 나옴







오른쪽클릭해서 add_node 한 뒤







Add_node에서 clk빼고 추가하고 insert해주자.







추가되었다.





Rising / faling edge 지정



홈에서





Faling_edge 했을 때



보드 동작





LOGIC_LE

확실히 LOGIC이 많이 커진것을 확인할 수 있다.



따라서 이러한 경우를 위해 FPGA제작 시 80%정도만 채워 제작하는것이다.
