Digital Logic Enhanced Processor(instruction add Branch)-LINUX

16 BIT_RISC Processor CPU 설계

11.27~01.05



12.30



machine code를 Linux를 통해

바꾸고, 적용해보자.







Sbasm 파일 가져다 놓음

전에 생성해 둔
폴더 내부로 들어감





생성된 mif비교

생성된 머신코드와

기존의 머신코드가 똑같은 것을 볼 수 있다.





Sitbooosit

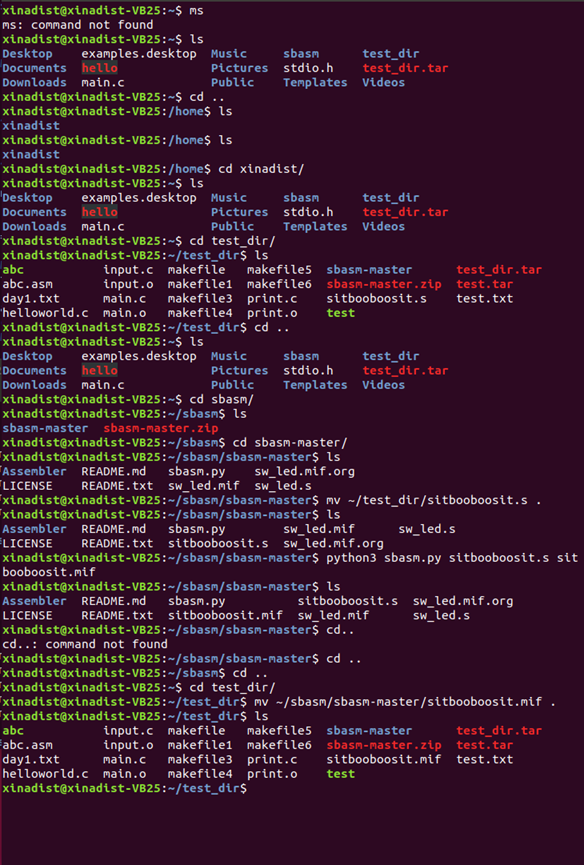

- mkdir sbasm = sbasm이라는 디렉토리 만들어 줌

- cd sbasm = sbasm 이라는 디렉토리로 이동

- mv ~/test_dir/sbasm-master.zip. = test_dir에 있던 sbasm-master.zip. file을 현재 디렉토리로 옮겨줌

- unzip sbasm-master.zip = 알집 풀어줌.

cntl D누르면 나가짐





vi sbasm.py 에 들어가주어서 위의 5문장 정도를 변경해주었다.

assembler를 이용해서 mif file을 python을 사용하여 바꿔주는 용도이다.



python을 사용해서 sbasm.py와 .S file을 통해 .mif file을 생성해냈다.

그 생성된 file을 ip주소에서 확인하기 위해 samba를 변경





공유폴더에 있는 MIF파일을





Part5에 옮겨 교체해줌





Part5

KEY[0] 추가

RESET이 되도록 하기 위해 추가해줌





Seg7





proc

마찬가지로 RESETN을 추가하여 0값이 들어가도록 했다.

안하면 HEX0값이 UNKNOWN값이 뜸

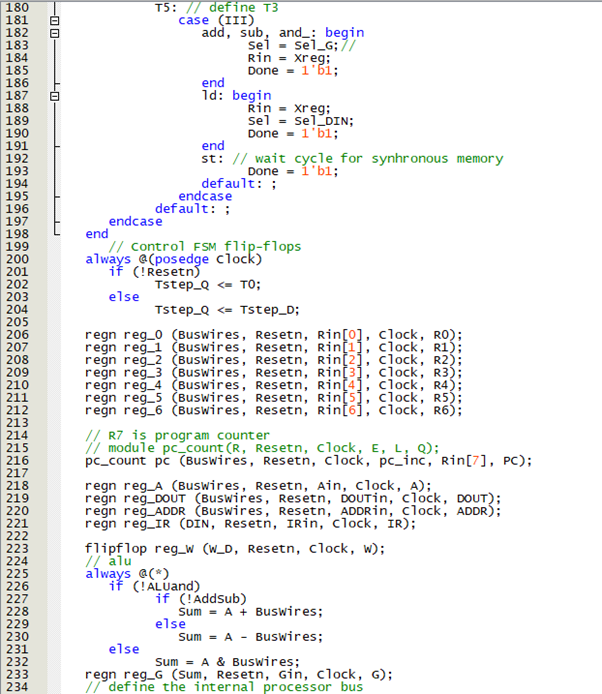

RTL



STATE

LOGIC





TRANSITONS / ENCODING

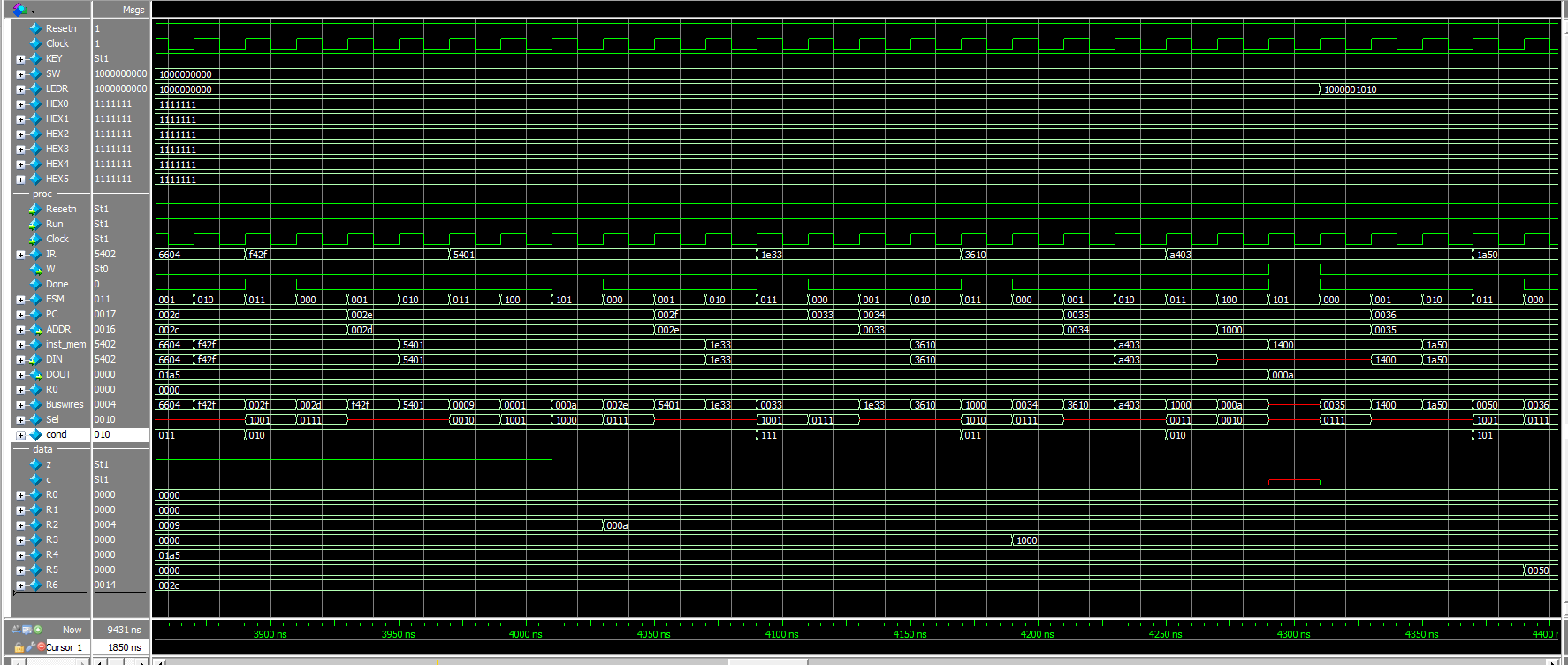

SIMULATION





002f_3601파형





LEDR파트

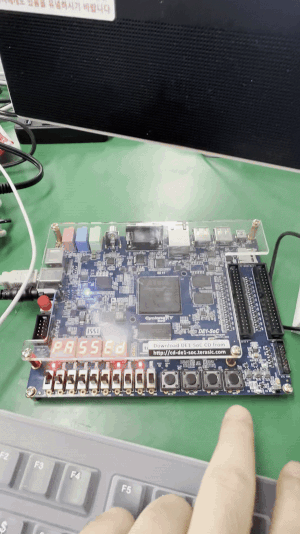

보드동작

제대로 구현했다면



SW9가 ON되면

PASSED가 나오고

LED1, 3, 9가 ON된다.







KakaoTalk_20240104_103402507.mp4

7.30MB
